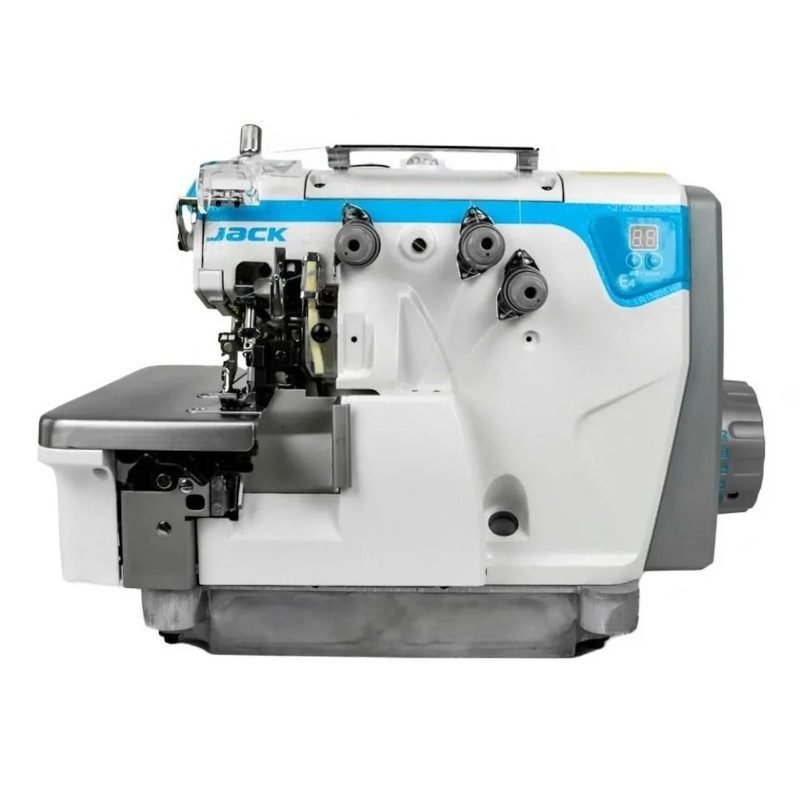

 JACK E4S-3 – przemysłowy overlock 3-nitkowy Direct Drive

JACK E4S-3 to przemysłowy overlock 1-igłowy, 3-nitkowy przeznaczony do szybkiego i równomiernego obrzucania krawędzi materiału. Maszyna posiada zintegrowany napęd Direct Drive, dlatego silnik współpracuje bezpośrednio z wałem głównym. Dzięki temu konstrukcja nie wymaga klasycznego silnika montowanego pod blatem.

Model osiąga maksymalną prędkość 5500 ściegów/min. Ponadto w standardowej wersji E4S-3-02/233 szerokość ściegu wynosi 4 mm, natomiast maksymalna długość ściegu to 4 mm. Maszyna pracuje na 1 igle i 3 niciach.

Regulacja transportu L/M/H

Jedną z charakterystycznych funkcji serii E4S jest regulacja transportu materiału za pomocą selektora L/M/H. Operator może zmienić ustawienie ząbków transportera zależnie od rodzaju szytego materiału.

Dzięki temu można dopasować pracę maszyny do materiałów lekkich, średnich oraz cięższych. Ponadto regulacja odbywa się bez konieczności skomplikowanej ingerencji w mechanizm maszyny.

Transport różnicowy

JACK E4S-3 posiada transport różnicowy w zakresie 0,7–2,0. Dzięki temu operator może dopasować sposób przesuwania materiału do jego struktury oraz elastyczności.

Transport różnicowy ma szczególne znaczenie podczas szycia dzianin i innych materiałów podatnych na rozciąganie. Pozwala ograniczyć niepożądane marszczenie lub rozciąganie brzegu podczas obrzucania.

Zintegrowany napęd Direct Drive

Silnik Direct Drive znajduje się w głowicy maszyny. Dzięki temu napęd reaguje bezpośrednio na polecenia operatora i nie wykorzystuje tradycyjnego układu z silnikiem sprzęgłowym.

Ponadto JACK zastosował konstrukcję jednowałową, która ogranicza drgania mechanizmu. Czas reakcji przy rozpędzaniu i zatrzymywaniu skrócono o 40–50% w stosunku do wcześniejszego rozwiązania.

Panel sterowania i oświetlenie LED

JACK E4S-3 posiada panel sterowania umieszczony bezpośrednio na głowicy. Z jego poziomu operator może regulować parametry pracy, ustawiać oświetlenie LED oraz przywracać ustawienia za pomocą funkcji One Key Reset.

Dzięki temu najważniejsze ustawienia znajdują się bezpośrednio przy stanowisku szycia. Ponadto zintegrowane oświetlenie LED poprawia widoczność materiału w strefie igły.

Układ smarowania

Producent stosuje w serii E4S zintegrowany układ olejowy oraz rozwiązania ograniczające przedostawanie się oleju do strefy szycia. Zamknięty mechanizm igielnicy oraz specjalna tacka smarująca pomagają ograniczyć wycieki oleju.

Dzięki temu materiał jest lepiej chroniony przed zabrudzeniem podczas pracy.

Dane techniczne JACK E4S-3

• typ maszyny: overlock przemysłowy 3-nitkowy,
• liczba igieł: 1,
• liczba nici: 3,
• maksymalna prędkość szycia: 5500 ściegów/min,
• maksymalna długość ściegu: 4 mm,
• szerokość ściegu standardowej wersji: 4 mm,
• transport różnicowy: 0,7–2,0,
• podnoszenie stopki: 5 mm,
• rozmiar igły według tabeli JACK: #11,
• system igieł stosowany w tym modelu: B27,
• zasilanie: 230 V,
• napęd: Direct Drive,
• selektor transportu L/M/H,
• panel sterowania,
• pozycjonowanie igły,
• oświetlenie LED,
• zintegrowany układ smarowania.

Maszyna kompletna i złożona, w zestawie z profesjonalnym stołem.
