Opis

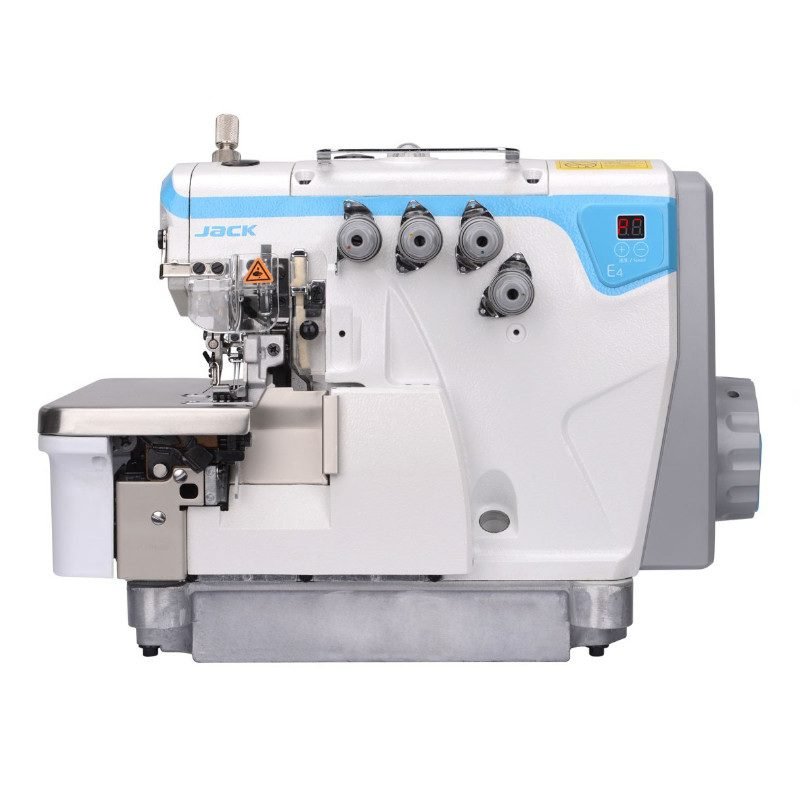

JACK E4S-4 – przemysłowy overlock 4-nitkowy Direct Drive

JACK E4S-4 to przemysłowy overlock 2-igłowy, 4-nitkowy przeznaczony do szybkiego łączenia i obrzucania krawędzi materiałów. Maszyna wykorzystuje zintegrowany napęd Direct Drive, dlatego silnik współpracuje bezpośrednio z mechanizmem głowicy. Ponadto konstrukcja serii E4S posiada zintegrowany układ olejowy oraz rozwiązania ograniczające wycieki oleju do strefy szycia.

Model pracuje na 2 igłach i 4 niciach oraz osiąga maksymalną prędkość 5500 ściegów/min. W standardowych wersjach E4S-4 rozstaw igieł wynosi 2 mm, szerokość obrzucania 4 mm, natomiast transport różnicowy można regulować w zakresie 0,7–2,0.

Regulacja transportu L/M/H

Jedną z charakterystycznych funkcji JACK E4S-4 jest selektor L/M/H. Za pomocą dźwigni operator może zmienić ustawienie transportera zależnie od grubości szytego materiału.

Dzięki temu można szybko dostosować maszynę do materiałów lekkich, średnich lub cięższych. Ponadto zmiana ustawienia nie wymaga skomplikowanej regulacji mechanizmu transportu. JACK wskazuje ten system jako jedną z głównych cech serii E4S.

Transport różnicowy

JACK E4S-4 posiada dolny transport różnicowy. Zakres regulacji wynosi 0,7–2,0, dlatego operator może dopasować sposób podawania materiału do jego właściwości.

Ma to szczególne znaczenie podczas szycia dzianin oraz materiałów podatnych na rozciąganie. Odpowiednie ustawienie transportu pozwala ograniczyć rozciąganie lub marszczenie krawędzi podczas szycia.

Wysoka prędkość szycia

Maksymalna prędkość pracy wynosi 5500 ściegów/min. Dzięki temu E4S-4 nadaje się do szycia produkcyjnego oraz wykonywania długich operacji overlockowych.

W oficjalnej tabeli JACK dla standardowych wersji 4-nitkowych podnoszenie stopki wynosi około 5,5 mm. Jednocześnie maszyna pracuje z igłami w rozmiarze #11 w standardowych konfiguracjach przeznaczonych do typowych materiałów.

Zintegrowany napęd Direct Drive

Silnik znajduje się bezpośrednio w głowicy maszyny. Dzięki temu konstrukcja nie wymaga klasycznego silnika montowanego pod blatem.

Ponadto JACK zastosował konstrukcję jednowałową. Producent podaje, że ogranicza ona skręcanie mechanizmu oraz poprawia stabilność pracy. Jednocześnie reakcja podczas startu i zatrzymania jest szybsza o około 40–50% względem wcześniejszego rozwiązania.

Panel sterowania i oświetlenie LED

E4S-4 posiada panel sterowania umieszczony na głowicy. Operator może z jego poziomu regulować ustawienia maszyny, sterować oświetleniem LED oraz użyć funkcji One Key Reset do przywrócenia ustawień.

Ponadto oświetlenie LED bezpośrednio doświetla obszar pracy przy igłach, co poprawia widoczność materiału podczas szycia.

Zintegrowany układ smarowania

Seria E4S wykorzystuje zintegrowany system olejowy. Ponadto JACK zastosował zamknięty mechanizm igielnicy oraz specjalną tackę smarującą.

Dzięki temu konstrukcja ogranicza przedostawanie się oleju do strefy szycia, a tym samym zmniejsza ryzyko zabrudzenia materiału podczas pracy.

Dane techniczne JACK E4S-4

• typ maszyny: przemysłowy overlock 4-nitkowy,
• liczba igieł: 2,
• liczba nici: 4,
• rozstaw igieł: 2 mm,
• szerokość obrzucania: 4 mm,
• maksymalna długość ściegu: około 4,6 mm,
• transport różnicowy: 0,7–2,0,
• podnoszenie stopki: około 5,5 mm,
• maksymalna prędkość szycia: 5500 ściegów/min,
• standardowy rozmiar igły: #11,
• napęd: Direct Drive,
• selektor transportu L/M/H,
• panel sterowania,
• oświetlenie LED,
• zintegrowany układ smarowania.

Maszyna kompletna i złożona, w zestawie z profesjonalnym stołem.
